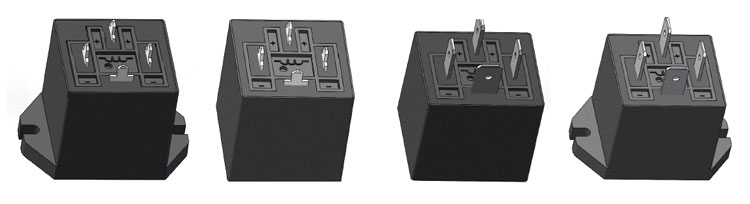

高压直流接触器 DH20

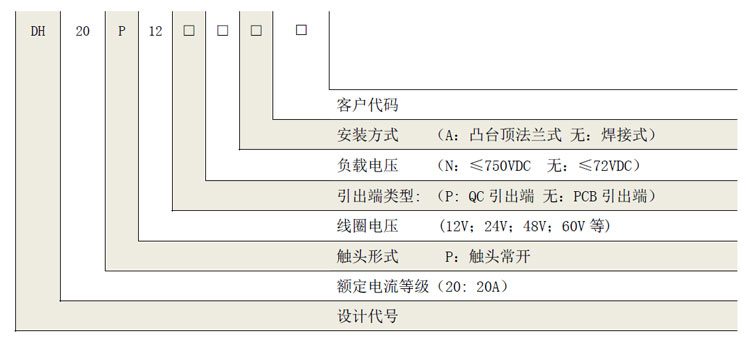

表示：密闭型高压直流接触器，DC-1 负载下额定电流为20A，触头常开型接线，线圈电压为12VDC，引出端为QC 引出端(插片型) ，负载电压≤750VDC，安装方式为凸台顶法兰安装。

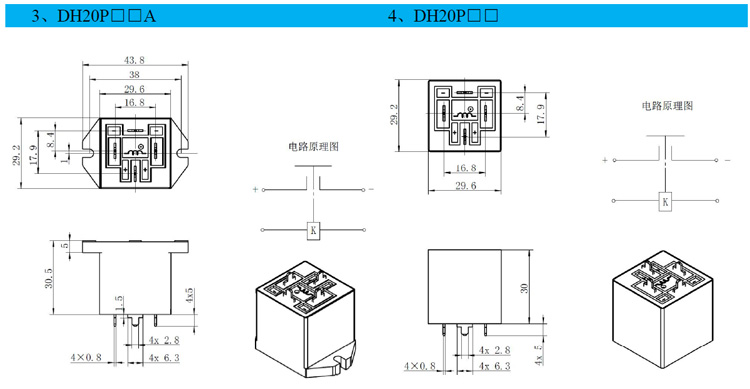

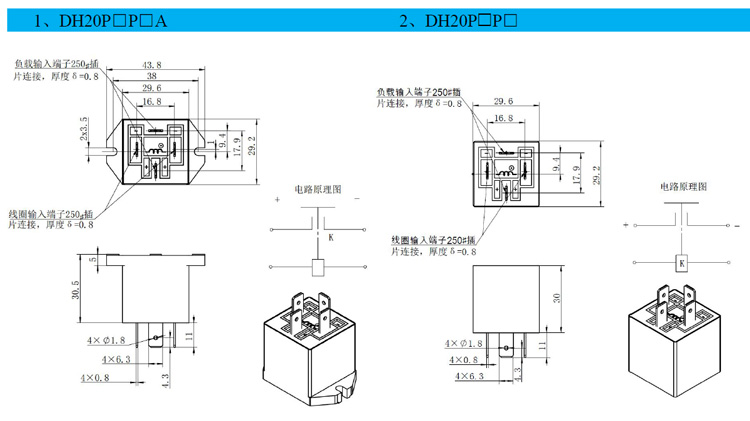

外形安装尺寸及电路原理图

注：未注尺寸公差：当外形尺寸＜1mm，公差为±0.2mm；当外形尺寸为1mm～5mm，公差为±0.3mm；当外形尺寸＞5mm，公差为±0.4mm。

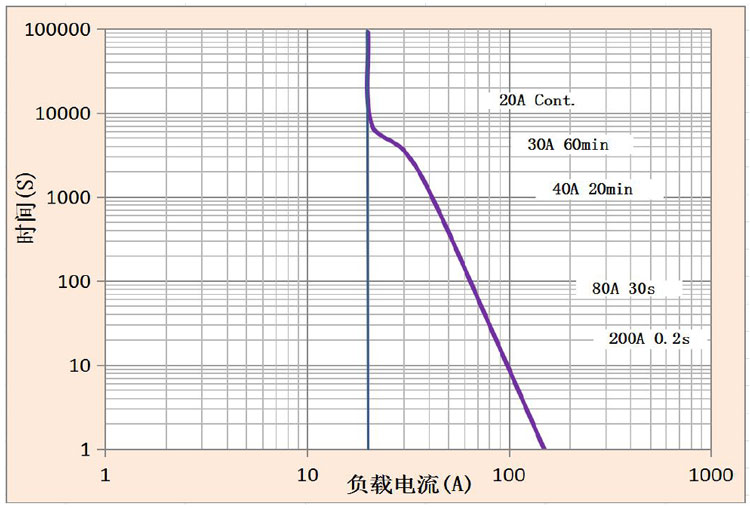

注：以上数据在环境温度为85℃，导线截面积≥4mm2条件下测得。数据仅作参考，请勿直接用于选择熔断器。

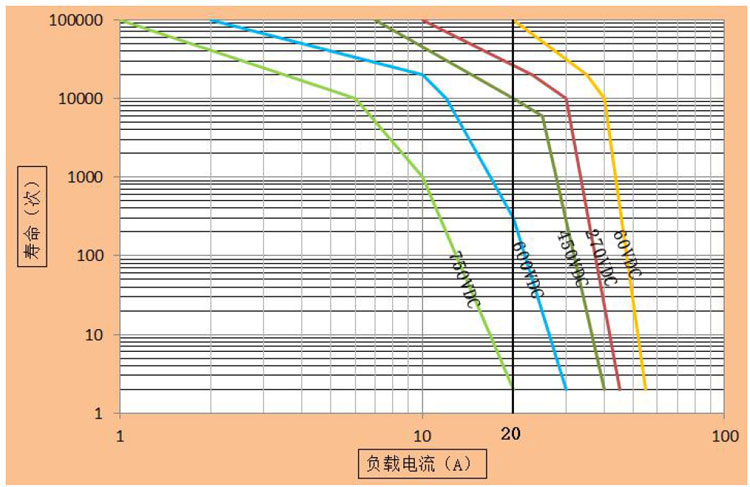

1. 产品额定电寿命次数基于阻性负载测试，其负载的最大电感不超过300μH
2. 对应图纸/曲线根据测试及推断数据的估算绘制，建议用户根据实际使用线路中进行测试确认。
3. 当产品的介质耐压、绝缘电阻小于产品参数表中参数时，产品定义为寿命终结。
4. 凡安装接触器时均要使用垫圈以防螺丝松脱，安装处请使用M3（DH20P□□PNA 或DH20P□□PA）螺钉，螺钉锁紧扭矩请控制在0.8 N.m ～1.3 N.m；负载/线圈引出端允许的插拔力为49N；在超出范围的情况下，可能会导致产品破损。

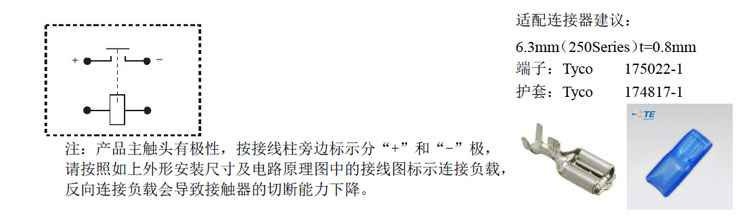

5. 触点是有极性的，因此连接触点时应按产品基座上的标示进行接线。
6. 不要使用跌落过的产品。
7. 避免把产品安装在强磁场的地方（靠近变压器或磁铁处），或靠近有热辐射的物体。
8. 电寿命：本接触器为高压直流开关，在其最终的击穿模式中，它可能会失去应有的切断功能，因此，不要在超过它的切换能力和寿命参数的状态下使用（请将该接触器当作一个有规定寿命的产品来对待，必要时要作替换）。一旦失去断开切断能力，则有可能会引起其周围零件燃烧，所以要设计好线路图，确保电源可在1 秒钟内被切断。
9. 如果接触器的线圈和触点连续通以额定电压（或电流），电源被切断后又马上接通，此时由于线圈的温度增加，线圈的电阻会增大，从而使得产品的吸合电压升高，有可能导致超出额定吸合电压，在这种情况下，应采取以下措施：如降低负载电流、限制持续通电时间或采用比额定吸合电压高的线圈电压。
10. 阻性负载时，额定值中的触点额定参数适用，如果采用感性负载（L 负载）同时L/R＞1 毫秒时，应为该感性负载并联一个浪涌电流保护装置。
11. 产品线圈的驱动电路功率必须大于产品线圈功率，否则会降低产品的切断能力。
12. 要小心不要让杂物和油污沾到QC引出端上，且外接线端子应与产品的QC引出端可靠接触，否则，有可能会造成引出端发热很厉害。同时与产品相连接的引线必须达到应有的导电能力，防止发生过热，影响寿命（连接负载输入端子的导线截面积4mm2以上）。
