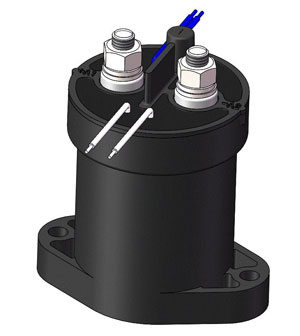

高压直流接触器 DH100

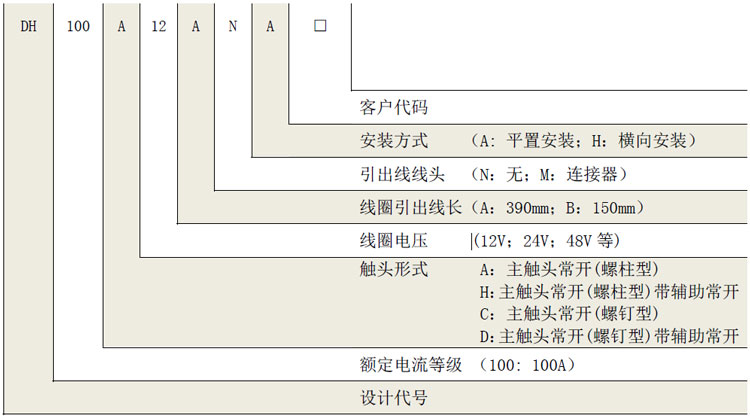

例：DH100A12ANA；表示：密封型高压接触器，DC-1 负载下额定电流为100A，主触头常开（螺柱型），线圈电压DC12V，线圈引出线长390mm，平置安装。

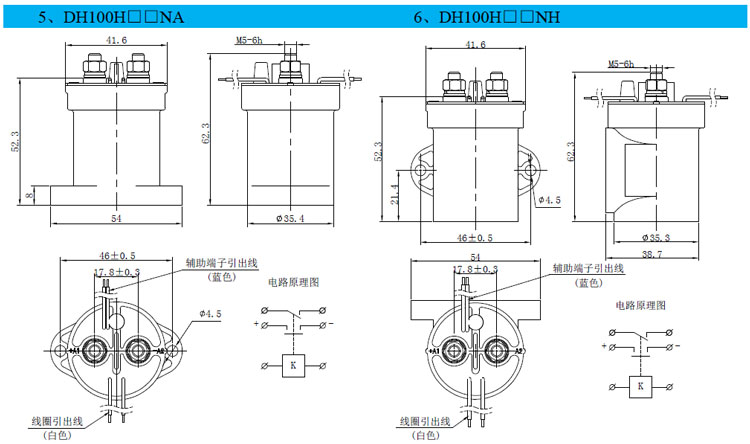

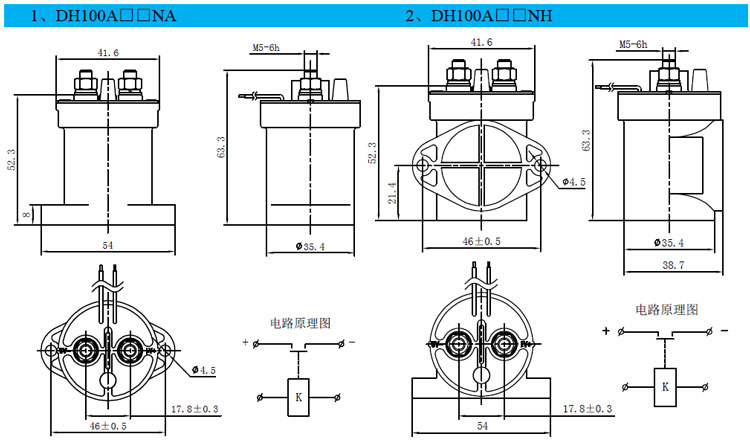

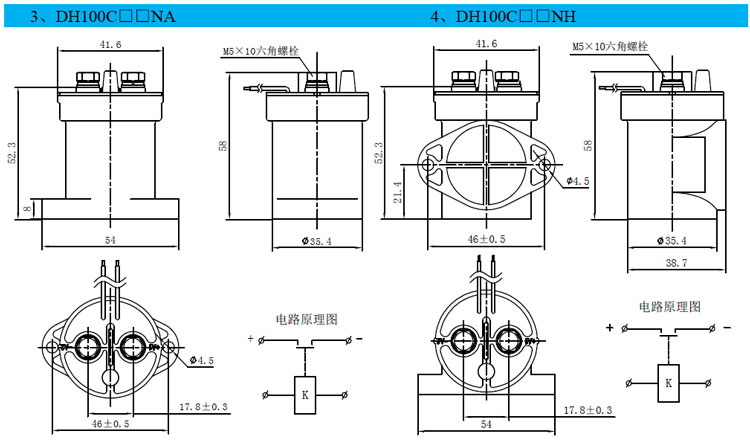

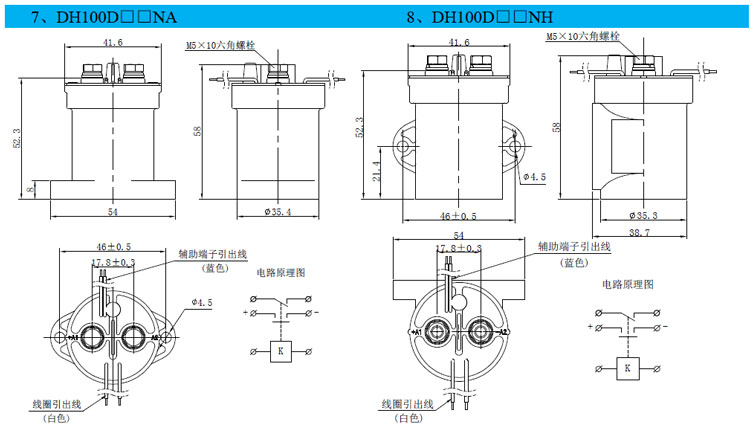

注：产品主触头有极性，按接线柱旁边标示分“+”和“-”极，请按照对应外形安装尺寸及电路原理图中的接线图标示连接负载，反向连接负载会导致接触器的切断能力下降。

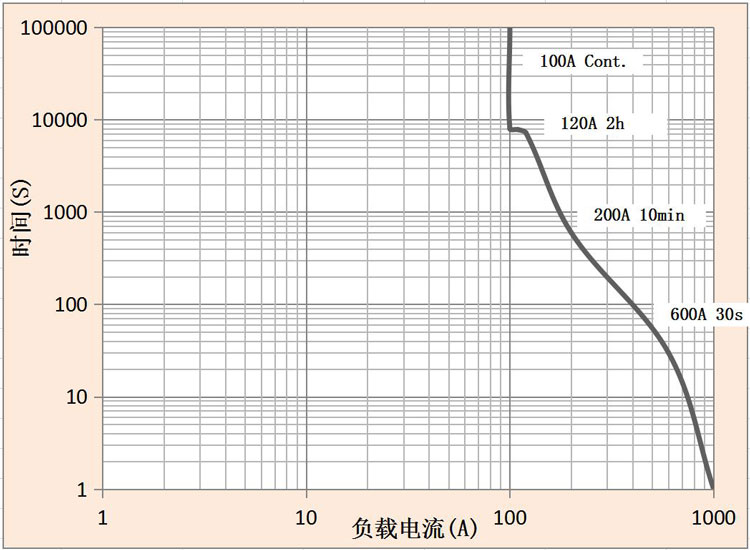

注：以上数据在环境温度为85℃，导线截面积≥35mm²条件下测得。数据仅作参考，请勿直接用于选择熔断器。

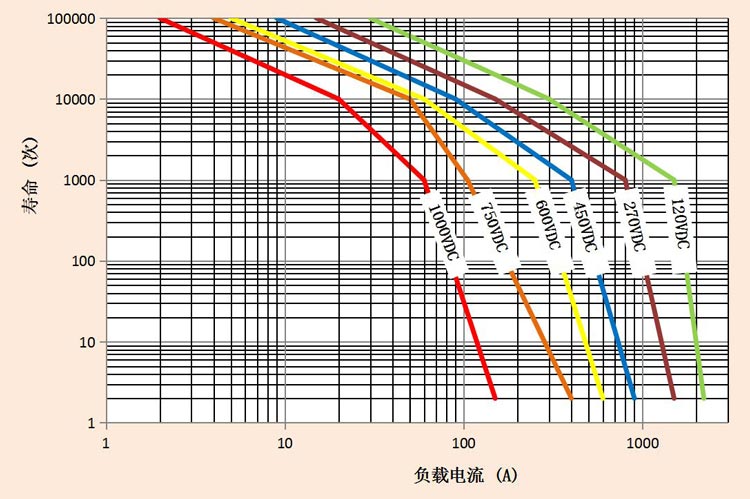

1. 产品额定电寿命次数基于阻性负载测试，其负载的最大电感不超过300μH
2. 对应图纸/曲线根据测试及推断数据的估算绘制，建议用户根据实际使用线路中进行测试确认。
3. 当产品的介质耐压、绝缘电阻小于产品参数表中参数时，产品定义为寿命终结。
4. 本接触器为直流高压开闭装置，在最终故障状态下，有可能出现不通断的情况，一旦发生不能切断，可能导致异常发热现象及烟雾，火灾等事故。因此，请避免规格以上的操作使用（包括但不限于线圈额定，负载额定以及电气寿命等）；应采用在紧急情况下可及时切断电流负载的电路；为确保安全，应定期更换部件。
5. 本接触器负载连接端有极性区别，请务必按照产品表面的标识正确安装使用，将端子连接到相反方向时，本规格书中承诺的电气特性将不能获得保障。
6. 触点额定值均为阻性负载时的数值。使用L/R≥1ms的感性负载（L负载）的情况下，请与感性负载并行采取浪涌吸收措施。未采取措施的情况下，可能会造成电气寿命下降、发生切断不良。
7. 为抑制接触器线圈的反向电动势，建议加装吸收浪涌的非线性电阻（推荐使用可变电阻），若使用二极管，会使接触器切断性能下降。
8. 严禁将接触器长时间置于超过产品使用温度范围（-40℃~+85℃）的环境中。
9. 请避免在强磁界（变压器、磁铁的周围）和发热物体的附近安装。
10. 为防止出现松动，接触器安装时请正确使用垫圈。接触器底座安装处请使用M4螺钉，螺钉锁紧扭矩请控制在2.3 N.m Max；负载端的M5安装螺母锁紧扭矩请控制在2.5N.m~3N.m；在扭矩超过范围的情况下，产品可能遭到破损。
11. 请避免在引出端上粘附油脂等异物，请使用35mm²以上规格的连接导线，否则有可能会造成引出端部分的异常发热。
12. 要小心不要让杂物和油污沾到主引出端上，且外接线端子应与产品的主引出端可靠接触，否则有可能会造成引出端发热很厉害。同时与产品相连接的引线必须达到应有的导电能力，防止发生过热，影响寿命（连接主触头导线截面积35mm2以上）。

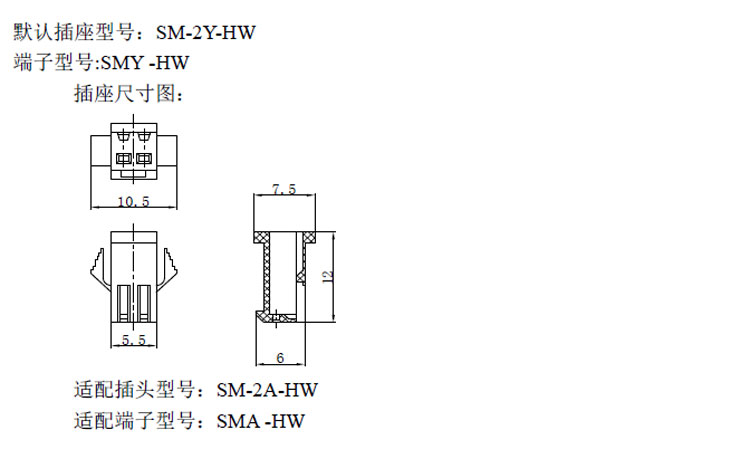

13. 对连接器端进行连接时，请使用指定配合的连接器。
14. 在接触器坠落的情况下，原则上请不要再使用。
