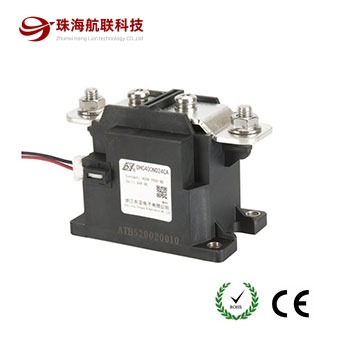

高压直流接触器 DHC400

注：（a）：在环境温度下，导线截面积≥120mm²下测得 （b）：除特别说明外，电气寿命通断比为 1s:9s

注：以上数据在环境温度为 85℃，导线截面积≥120mm²条件下测得。数据仅作参考，请勿直接用于选择熔断器

动作/释放电压曲线

注：以上数据为随机抽取线圈电压为 12VDC 产品测得，数据仅供参考(试验品数量:n=3)

1. 产品主触头按接线柱旁边标示“1+”的连接负载“+”端，接线柱旁边的标示“2-”的连接负载 “-”端
2. 本接触器为直流高压开闭装置，在最终故障状态下，有可能出现不通断的情况，一旦发生不能切断，可能导致异常发热现象及烟雾，火灾等事故。因此，请避免规格以上的操作使用（包括但不限于线圈额定，负载额定以及电气寿命等）；应采用在紧急情况下可及时切断电流负载的电路；为确保安全，应定期更换部件。
3. 本接触器负载连接端及线圈连接端有极性区别，请务必按照产品表面的标识正确安装使用，将端子连接到相反方向时，本规格书中承诺的电气特性将不能获得保障。
4. 触点额定值均为阻性负载时的数值。使用L/R≥1ms的感性负载（L负载）的情况下，请与感性负载并行采取浪涌吸收措施。未采取措施的情况下，可能会造成电气寿命下降、发生切断不良。
5. 本产品内置线圈抑制反向电动势电路，不需要浪涌抑制装置。进行动作电压测试时，不能使电压缓慢上升，请通过快速上升沿（阶跃式供电方式）对产品线圈驱动，否则接触器会不动作。本产品在接通后约0.2s后会进行线圈电流的自动切换，＜0.2s的重复通断操作会引发接触器故障。
6. 严禁将接触器长时间置于超过产品使用温度范围（-40℃~+85℃）的环境中。
7. 请避免在强磁界（变压器、磁铁的周围）和发热物体的附近安装。
8. 为防止出现松动，接触器安装时请正确使用垫圈。接触器安装处请使用M6螺钉，螺钉锁紧扭矩请控制在3N.m~4N.m；负载端的M8安装螺母锁紧扭矩请控制在9N.m~11N.m。在扭矩超过范围的情况下，产品可能遭到破损。
9. 请避免在引出端上粘附油脂等异物，请使用120mm²以上规格的连接导线，否则有可能会造成引出端部分的异常发热。
10. 对连接器端进行连接时，请使用指定配合的连接器。
11. 在接触器坠落的情况下，原则上请不要再使用。
