高压直流接触器 DHC10
产品描述
高压直流接触器 DHC10 产品描述
DHC10 是航联 DHC10-400陶瓷密封系列接触器 中的 高压直流接触器 型号，页面围绕该型号的产品特征、性能参数和线圈参数进行整理，并结合直流电气系统选型习惯重新组织表达。
该型号面向直流电气控制系统的接通、承载与断开需求，选型时建议重点确认额定电压、工作电流、负载类型、线圈电压、辅助触点、安装空间和使用环境。
本站按 DHC10 产品详情页重新组织为便于客户、搜索引擎和生成式搜索理解的结构化内容，方便快速查看用途、参数和规格书咨询要点。
■ 主要特征
- 200A 触点切换能力，小巧的体积
- 具有一组桥式常开触点，触点回路有“+”、“-”极性
- 线圈带节能装置，保持功耗最大为 4.5W
- 采用陶瓷钎焊技术，触头部分密封充有氢气， 触头不会氧化，能快速切断在直流高压
- 应用范围：储能系统、电动汽车、光伏逆变器、电信通信设备、AGV系统、太阳能系统，工程机械、 电瓶车、充电桩、火车、船舶、 绞盘、不间断电源电控系统
- 耐压：耐压1500V
■ 性能参数
| 触点参数 | 触点形式 | 1H（SPST-NO） | |||
|---|---|---|---|---|---|
| 额定负载电流 | 10A 450VDC（4.5KW） | ||||
| 最小适用负载(阻性负载) | 1A/12VDC | ||||
| 最大切换电压 | 1000VDC | ||||
| 接触压降（初始） | ≤80mV@10A | ||||
| 载流能力（a） | 10A :持续 | ||||
| 15A：60min | |||||
| 20A：20min | |||||
| 40A:30s | |||||
| 100A:0.6s | |||||
| 电气性能 | 绝缘电阻 | 100MΩ以上（500VDC） | |||
| 介质耐压 | 断开触点间 | 3000VAC 1min | |||
| 触点与线圈间 | 4000VAC 1min | ||||
| 动作时间（20℃额定电压下） | ≤30ms （不含回跳时间） | ||||
| 释放时间（20℃额定电压下） | ≤10ms | ||||
| 回跳时间（20℃额定电压下） | ≤5ms | ||||
| 耐冲击 | 稳定性 | 正弦半波脉冲：11ms | ON 时： 196m/s²（20G 以上） | ||
| 检测时间：10μs | OFF 时：98 m/s²（10G 以上） | ||||
| 强度 | 正弦半波脉冲：6ms | 590 m/s²（50G 以上） | |||
| 耐振动 | 10Hz~500Hz 49 m/s²（5G 以上） | ||||
| 寿命 | 电气寿命（b） | 200A 450VDC | 100000 次以上 | ||
| 200A 750VDC | 100000 次以上 | ||||
| 机械寿命 | 20 万次以上 | ||||
| 使用条件 | 使用环境、运输、存储环境 | 温度-40℃~+85℃ | |||
| 湿度 5%~85%RH（无结冰、凝露） | |||||
| 产品安装方式 | 任意 | ||||
| 重量 | 160g | ||||
■ 线圈参数
| 线圈额定 电压 | 动作电压 | 释放电压 | 最大工作电 压 | 额定电流（±10%） | 额定线圈功耗 |
|---|---|---|---|---|---|
| 12V DC | ≤9V DC | ≥1V DC | 16V DC | 0.25A | 3W |
| 24V DC | ≤18V DC | ≥2V DC | 32V DC | 0.125A | 3W |
本型号详情资料包含产品外观、型号释义、外形安装尺寸、电路原理、寿命曲线或耐受能力曲线等图片内容，便于工程选型时核对结构、接线和电流耐受能力。

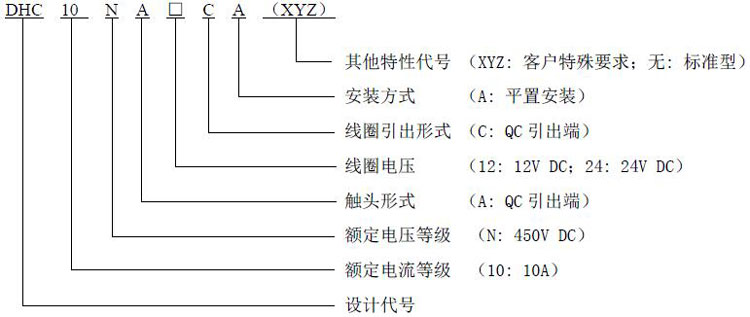

■ 产品型号释义
■ 外形尺寸图、接线图
线圈和负载均无性
■ 参考曲线图
注：以上数据在环境温度为 85℃，导线截面积≥2.5mm²条件下测得。数据仅作参考，请勿直接用于选择熔断器
注：以上数据为随机抽取线圈电压为 12VDC 产品测得，数据仅供参考(试验品数量:n=3)
■ 技术说明与注意事项
注：（a）：在环境温度下，导线截面积≥2.5mm²下测得 （b）：除特别说明外，电气寿命通断比为 1s:9s
注：以上数据在环境温度为 85℃，导线截面积≥2.5mm²条件下测得。数据仅作参考，请勿直接用于选择熔断器
注：以上数据为随机抽取线圈电压为 12VDC 产品测得，数据仅供参考(试验品数量:n=3)
- 本接触器为直流高压开闭装置，在最终故障状态下，有可能出现不通断的情况，一旦发生不能切断，可能导致异常发热现象及烟雾，火灾等事故。因此，请避免规格以上的操作使用（包括但不限于线圈额定，负载额定以及电气寿命等）；应采用在紧急情况下可及时切断电流负载的电路；为确保安全，应定期更换部件。
- 触点额定值均为阻性负载时的数值。使用L/R≥1ms的感性负载（L负载）的情况下，请与感性负载并行采取浪涌吸收措施。未采取措施的情况下，可能会造成电气寿命下降、发生切断不良。
- 为抑制接触器线圈的反向电动势，建议加装吸收浪涌的非线性电阻（推荐使用可变电阻），若使用二极管，会使接触器切断性能下降。
- 严禁将接触器长时间置于超过产品使用温度范围（-40℃~+85℃）的环境中。
- 请避免在强磁界（变压器、磁铁的周围）和发热物体的附近安装。
- 为防止出现松动，接触器安装时请正确使用垫圈。接触器安装处请使用M4螺钉，螺钉锁紧扭矩请控制在2N.m~3N.m；继电器引出脚允许的插拔力为（1）负载引出脚：49N；（2）线圈引出脚： 49N。在超过范围的情况下，可能会造成破损。
- 请避免在引出端上粘附油脂等异物，请使用2.5mm²以上规格的连接导线，否则有可能会造成引出端部分的异常发热。
- 对连接器端进行连接时，请使用指定配合的连接器。
- 在接触器坠落的情况下，原则上请不要再使用。
■ 应用与选型建议
DHC10 可用于储能系统、直流充电桩、高压直流配电、光伏及新能源设备、电池系统和工业直流母线。实际选型时，应结合主回路电压、电流、负载性质、通断频率、线圈控制方式和环境条件综合确认。
如需尺寸图、接线图、完整曲线图或规格书，可点击“索取规格书”并电话联系航联，提供项目参数后获取更准确的型号建议。
