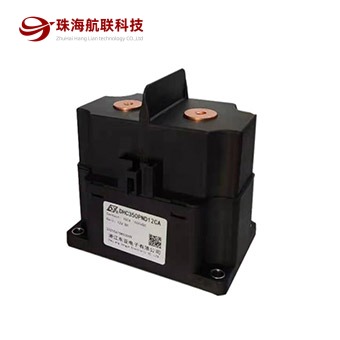

高压直流接触器 DHC350P
高压直流接触器 DHC350P 产品描述
DHC350P 是航联 DHC10-400陶瓷密封系列接触器 中的 高压直流接触器 型号，页面围绕该型号的产品特征、性能参数和线圈参数进行整理，并结合直流电气系统选型习惯重新组织表达。
该型号面向直流电气控制系统的接通、承载与断开需求，选型时建议重点确认额定电压、工作电流、负载类型、线圈电压、辅助触点、安装空间和使用环境。
本站按 DHC350P 产品详情页重新组织为便于客户、搜索引擎和生成式搜索理解的结构化内容，方便快速查看用途、参数和规格书咨询要点。
■ 主要特征
- DHC350P
- 型号: DHC350P
- 触点形式: 1H（SPST-NO）
- 辅助触点形式: 1NO
- 辅助触点最小负载: 6VDC/ 0.1A
- 额定负载电流: 350A
- 最小适用负载(阻性负载): 1A/12VDC
- 最大切断电流: 2500A（800VDC）1 次
■ 性能参数
| 型号 | DHC350P | ||
|---|---|---|---|
| 触点参数 | 触点形式 | 1H（SPST-NO） | |
| 辅助触点形式 | 1NO | ||
| 辅助触点最小负载 | 6VDC/ 0.1A | ||
| 额定负载电流 | 350A | ||
| 最小适用负载(阻性负载) | 1A/12VDC | ||
| 最大切断电流 | 2500A（800VDC）1 次 | ||
| 最大切换电压 | 1500V | ||
| 接触压降（初始） | ≤6mV@20A | ||
| 载流能力（a） 导线截面积≥120mm² | 350A :持续 | ||
| 750A：15min | |||
| 900A:120s | |||
| 8000A:5ms | |||
| 耐冲击 | 稳定性 | 正弦半波脉冲：11ms 检测时间：10μs | ON 时： 196m/s²（＞20G ） |
| OFF 时：98 m/s²（＞10G ） | |||
| 强度 | 正弦半波脉冲：6ms | 490 m/s²（＞50G） | |
| 耐振动 | 10Hz～500Hz 49 m/s²（＞5G ） | ||
| 产品安装方式 | 任意 | ||
■ 线圈参数
| 线圈额定 电压 | 动作电压 | 释放电压 | 最大工作 电压 | 额定电流 （±10%） | 额定线圈功耗 |
|---|---|---|---|---|---|
| 12VDC | ≤8VDC | ≥4.5VDC | 16VDC | 接通时：4.2A 保持时：0.42A | 接通时：50W(0.2s 接通) 保持时：5W |
| 24VDC | ≤16VDC | ≥9VDC | 32VDC | 接通时：2.1A 保持时：0.21A | 接通时：50W(0.2s 接通) 保持时：5W |
本型号详情资料包含产品外观、型号释义、外形安装尺寸、电路原理、寿命曲线或耐受能力曲线等图片内容，便于工程选型时核对结构、接线和电流耐受能力。
■ 外形尺寸图、接线图
注：产品主触头无极性；线圈红线接正极，黑线接负极；辅助触点无极性接白线。
■ 电流耐受能力曲线
注：以上数据在环境温度为 85℃，导线截面积≥120mm²条件下测得。数据仅作参考，请勿直接用于选择熔断器。
注：以上数据为随机抽取线圈电压为 12VDC 产品测得，数据仅供参考(试验品数量:n=3)
■ 技术说明与注意事项
注：产品主触头无极性；线圈红线接正极，黑线接负极；辅助触点无极性接白线。
注：以上数据在环境温度为 85℃，导线截面积≥120mm²条件下测得。数据仅作参考，请勿直接用于选择熔断器。
注：以上数据为随机抽取线圈电压为 12VDC 产品测得，数据仅供参考(试验品数量:n=3)
■ 应用与选型建议
DHC350P 可用于储能系统、直流充电桩、高压直流配电、光伏及新能源设备、电池系统和工业直流母线。实际选型时，应结合主回路电压、电流、负载性质、通断频率、线圈控制方式和环境条件综合确认。
如需尺寸图、接线图、完整曲线图或规格书，可点击“索取规格书”并电话联系航联，提供项目参数后获取更准确的型号建议。
